Стереотипы сообщений


В языке UML предусмотрены некоторые стандартные действия, выполняемые в ответ на получение соответствующего сообщения. Они могут быть явно указаны на диаграмме последовательности в форме стереотипа рядом с сообщением, к которому они относятся. В этом случае они записываются в кавычках. Используются следующие обозначения для моделирования действий:

  • "call" (вызвать) — сообщение, требующее вызова операции или процедуры принимающего объекта. Если сообщение с этим стереотипом рефлексивное, то оно инициирует локальный вызов операции у самого пославшего это сообщение объекта;

  • "return" (возвратить) — сообщение, возвращающее значение выполненной операции или процедуры вызвавшему ее объекту. Значение результата может инициировать ветвление потока управления;

  • "create" (создать) — сообщение, требующее создания другого объекта для выполнения определенных действий. Созданный объект может получить фокус управления, а может и не получить его;

  • "destroy" (уничтожить) — сообщение с явным требованием уничтожить соответствующий объект. Посылается в том случае, когда необходимо прекратить нежелательные действия со стороны существующего в системе объекта, либо когда объект больше не нужен и должен освободить задействованные им системные ресурсы;

  • "send" (послать) — обозначает посылку другому объекту некоторого сигнала, который асинхронно инициируется одним объектом и принимается (перехватывается) другим. Отличие сигнала от сообщения заключается в том, что сигнал должен быть явно описан в том классе, объект которого инициирует его передачу.

    • Ниже представлена диаграмма последовательности для рассмотренного выше случая ветвления, дополненная стереотипными значениями (рис. 8.7).

    Кроме стереотипов, сообщения могут иметь собственное обозначение операции, вызов которой они инициируют у принимающего объекта. В этом случае рядом со стрелкой записывается имя операции с круглыми скобками, в которых могут указываться параметры или аргументы соответствующей операции.
    Если параметры отсутствуют, то скобки все равно должны присутствовать после имени операции. Примерами таких операций могут служить следующие: "выдать клиенту наличными сумму (п)", "установить соединение между абонентами (а, Ь)", "сделать вводимый текст невидимым ()", "подать звуковой сигнал тревоги ()".

    Примечание

    Согласно принятой в языке UML системе обозначений такие имена операций записываются на английском с малой буквы и одним словом, возможно, состоящим из нескольких сокращенных слов, написанных без пробела и без кавычек. Если нет никаких дополнительных ограничений со стороны инструментальных средств визуализации канонических диаграмм, то дело вкуса отечественного разработчика, какие обозначения ему использовать в русскоязычной транслитерации. Возможно, для этой цели больше подходит вариант с нижней черточкой, исключающей пробелы в имени операции: "сделать_вводимый_текст_ невидимым()", чем вариант с заглавными буквами в середине имени операции: "сделатьВводимыйТекстНевидимым()".

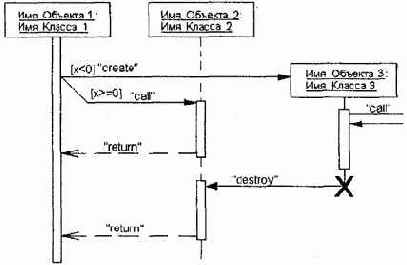

    Рис. 8.7.     Диаграмма последовательности со стереотипными значениями сообщений
